第十一章

插图

11.1 插入图片

插入图片很简单，你可以是用 [intro-Z-G-D-1.png] 的

\includegraphics{eps-file}

也可以是用 plain TEX的

\epsfbox{eps-file}

11.2 图片缩放

使用

\imgpreamble
  \let\LaTeXdocument\document
  \def\document{\LaTeXdocument\Large}
\endimgpreamble

可以把数学公式转化而来的图片放大一些。

11.3 直接在 HTML 里插入图片

\rawhtml
...
\endrawhtml

可以输入一段原封不动的 HTML，所以你可以使用

\rawhtml
<img src="andyair.jpg">
\endrawhtml

来插入任何 HTML 可以支持的图片。比如我的偶像的照片是 jpg 的：

其实你可以定义一个 TEX命令一下子就可以插入任何图形到 HTML 里：

\def\htmlpic#1{\htmlonly\rawhtml<img src="#1">\endrawhtml\endhtmlonly}

以后用

\htmlpic{andyair.jpg}

就能插入除 eps 之外格式的图片了。eps 图片还是需要 \includegraphics.

11.4 插入 TEX 图片

你可以让 TEX把某些东西排版后作为一个图片插入 HTML:

\begin{figure}
\begin{center}
\makehtmlimage{
\newdimen\unit
\def\point#1 #2 {\rlap{\kern#1\unit
    \raise#2\unit\hbox{$
      \scriptstyle\bullet\;(#1,#2)$}}}
\unit=\baselineskip
\centerline{\vtop{\hrule
  \hbox{\vrule height10\unit depth9.4\unit \kern2\unit
    \hbox{%
      \point 0 0 % Alioth (Epsilon Ursae Majoris), mag 1.79
      \point 0 8 % Dubhe (Alpha Ursae Majoris),    mag 1.81
      \point 0 -8 % Alkaid (Eta Ursae Majoris),    mag 1.87
      \point -1 -2.5 % Mizar (Zeta Ursae Majoris), mag 2.26
      \point 4 7 % Merak (Beta Ursae Majoris),     mag 2.37
      \point 4 2 % Phekda (Gamma Ursae Majoris),   mag 2.44
      \point 1 1.5 % Megrez (Delta Ursae Majoris), mag 3.30
      }%    Src: Atlas of the Universe; Astronomy Data Book
    \kern7\unit \vrule}\hrule}}
}
\caption{把 \TeX 排版的输出作为图片}
\end{center}
\end{figure}

结果是：

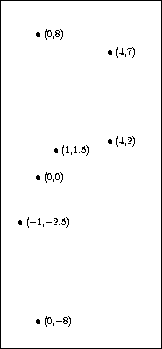

图 1: 把 TEX排版的输出作为图片

11.5 图片复用

如果你使用数学公式，最好把复杂的，需要多次使用的数学符号用 \imgdef 定义为一个可以复用的图片，这样 tex2page 可以重复利用这个图片，而不用生成重复的图片了。比如：

\imgdef\ohm{$\Omega$}
The circuit uses two 10-\ohm\ resistors, three 50-\ohm\
resistors and one 1-k\ohm\ resistor.

结果是：

The circuit uses two 10- [intro-Z-G-D-2.png] resistors, three 50- resistors and one 1-k resistor.

11.6 小心过期图片！

tex2page 缺省会尽量复用已经生成的图片。如果你生成了图片后，又把原来位置的图片换成了另外一个，或者删掉了前面插入的一些图片。有时 tex2page 就会把图片顺序搞乱。

这个时候，你需要把目录下的 jobname-Z-G-*.png 文件删掉，让 tex2page 重新生成图片。
